Intercambiadores
COMPONENTES ABKESSELAgua caliente sobrecalentada

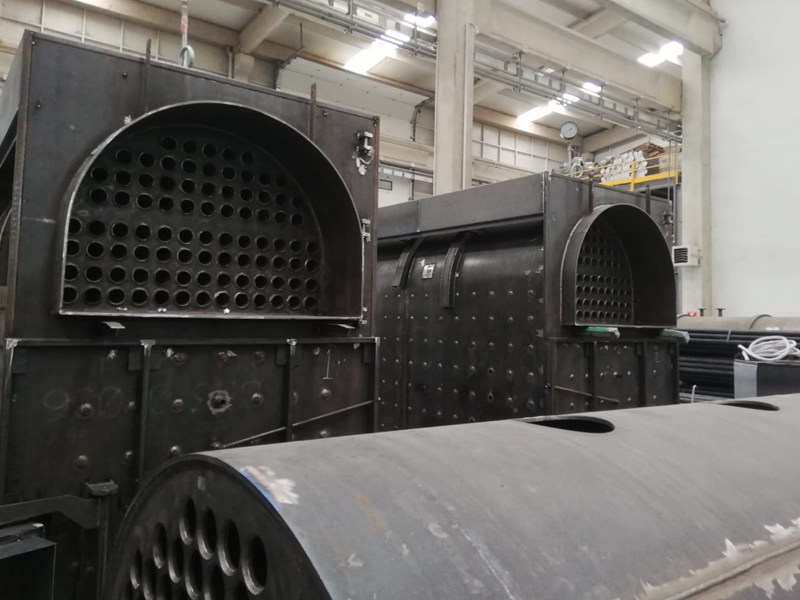

Intercambiadores de calor de calderas monobloque
Su geometría de construcción permite garantizar el máximo intercambio de calor y eficiencia en el mínimo espacio.
descripción
Intercambiadores de calor horizontal de 3 pasos, en acero al carbono, con tecnología «Wet Back» adecuado para el intercambio de calor entre humo de alta temperatura y agua.
La geometría de construcción permite garantizar el máximo intercambio de calor y eficiencia.
Detalles constructivos
- Tubos de acero Mannesmann de 4mm de espesor.
- Diámetro de tubo de 76,1mm (3″), lo que reduce el depósito de cenizas en su interior, optimizando el intercambio y minimizando el mantenimiento y limpieza.
- Velocidad de paso de humos ≤ 20m/s
tipología de componentes

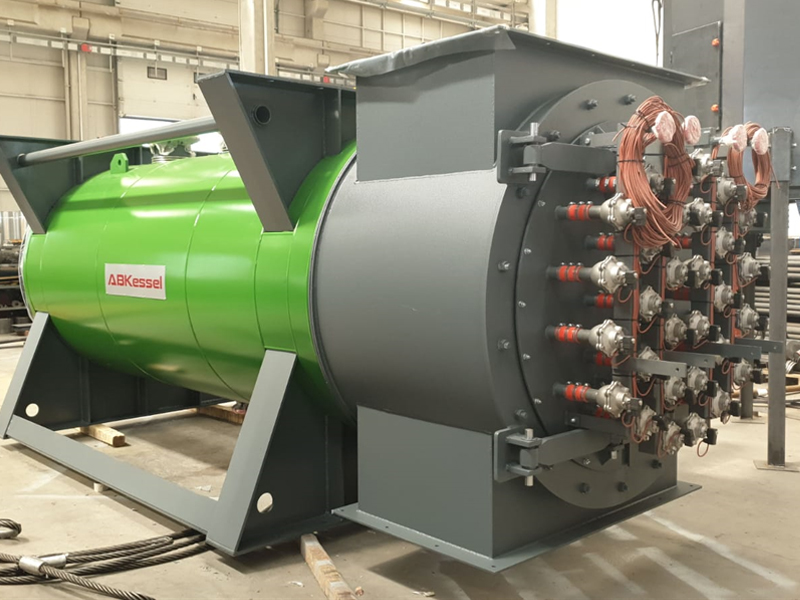

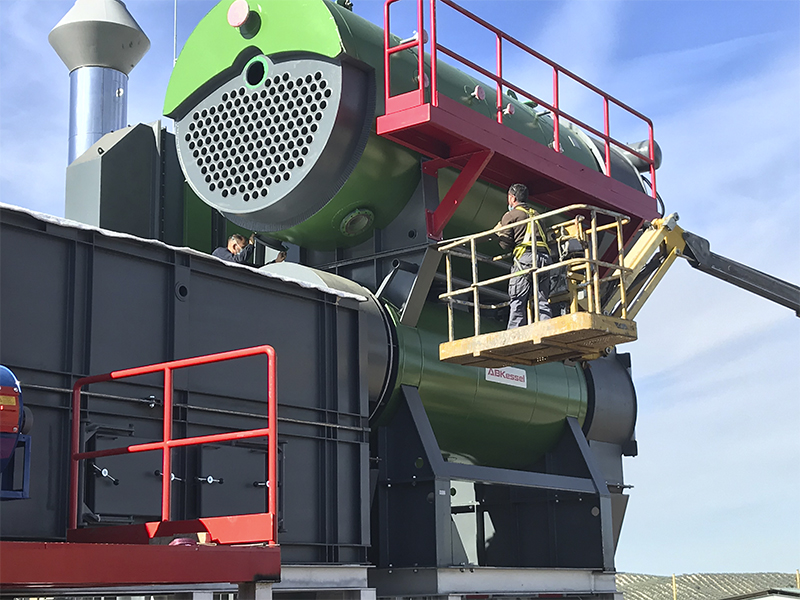

Intercambiadores de calor de calderas de precombustión
El intercambio horizontal asegura un mayor contacto entre fase fría y caliente, maximizando la superficie y tiempo de intercambio sin turbulencias, lo que traduce en una mayor eficiencia.
descripción
Frente a la cámara de combustión está instalado un intercambiador de calor de dos cuerpos (superior de alta Temperatura de humos, inferior de baja Temperatura de humos), con un total de 3 pasos de tubos, para intercambio de calor entre humos calientes y agua de alimentación.
Este diseño tipo Economizador permite tener una temperatura final de humos muy baja, lo que se traduce en mayor eficiencia.
El tanque de acumulación de vapor (DOME de vapor) puede ser independiente (situado sobre un cuerpo de intercambiador), o estar integrado en el cuerpo superior del intercambiador.
tipología de componentes

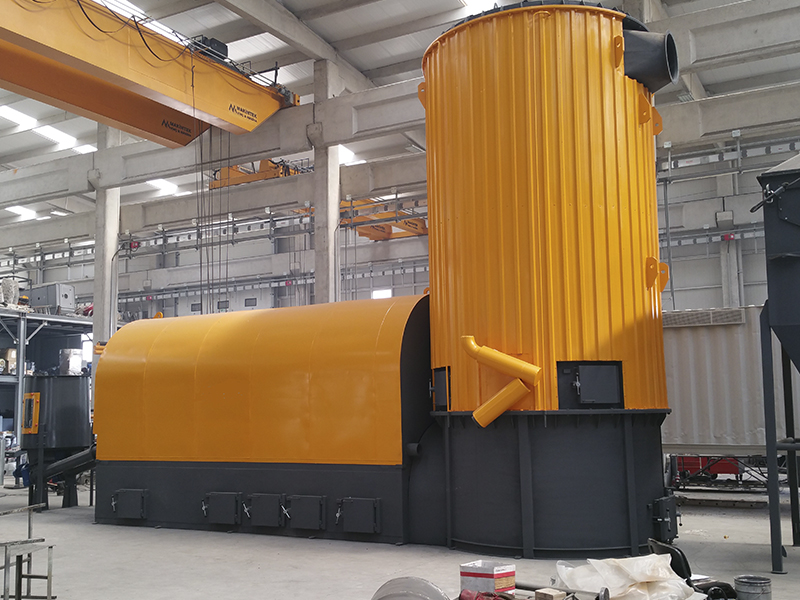

Intercambiadores de calor de aceite térmico
Este sistema tubular vertical en espiral garantiza disponer de la máxima eficiencia de intercambio en el menor espacio posible, evitando perdidas por formación de burbujas de baja conductividad.
descripción
Intercambiador vertical en espiral de gran diámetro para reducir depósitos de cenizas, aumentando eficiencia y reduciendo operaciones de mantenimiento y limpieza.
Consta de 2 pasos en tubo de acero al carbono Mannesmann de 76,1mm (3″) de diámetro y 4mm de espesor (P235 GH Norma EN 10216-2); y equipa seguridad mediante conexiones antirretorno, bombas, sensores y sondas para humos y temperatura.
La Velocidad de paso de los gases de escape es ≤ 20m/s.
tipología de componentes

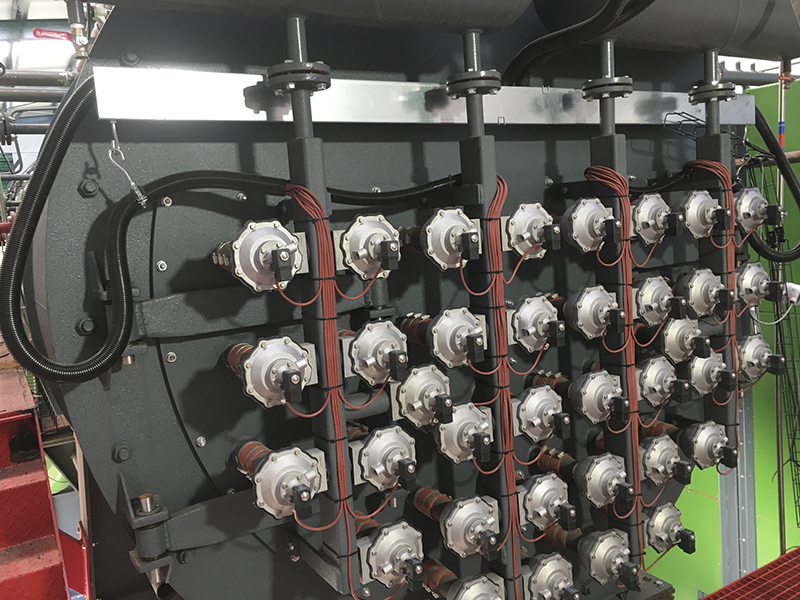

Sistema de limpieza automática del intercambiador de calor
El sistema de limpieza mediante aire comprimido pulsado permite mantener los conductos y superficies de intercambio libres de escorias sin tener que detener la producción.
descripción
Limpieza automática de los tubos del intercambiador de calor con válvulas sopladoras de aire a 6-8 bar:
- Limpieza periódica de los tubos sin necesidad de abrir puertas.
- Válvulas de actuación rápida para evitar caídas de presión.
- El flujo de aire elimina las partículas de polvo del interior de los tubos.
- Evita obstrucciones y mantiene limpias las superficies de intercambio.
- Sistema 100% automático controlado por PLC.
tipología de componentes
Cámaras de combustión
